Filiere per filettatura a doppio taglio

Come la geometria Dual-Edge ridefinisce l'efficienza della filettatura

Il Design del nucleo a doppio bordo distribuisce le forze di taglio in modo simmetrico, combattendo direttamente la progressiva usura sul fianco che affligge le matrici a tagliente singolo. Nelle tirature industriali con volumi elevati, questo carico bilanciato previene l'accumulo di calore localizzato e la microscheggiatura, mantenendo i profili della filettatura coerenti ben oltre il punto in cui le matrici convenzionali richiederebbero la sostituzione. A Hangzhou Xinabo, abbiamo progettato il nostro Filiere per filettatura a doppio taglio in modo che quando una zona di taglio mostra affaticamento, il bordo secondario rettificato di precisione subentra senza soluzione di continuità al lavoro principale, raddoppiando di fatto l'intervallo di manutenzione utilizzabile senza alcuna regolazione meccanica.

Questo si traduce direttamente in Alta precisione di livello industriale su ogni pezzo. Poiché il corpo della matrice rimane più freddo e più stabile, la superficie della filettatura formata rimane liscia e priva di bave e il diametro primitivo rimane entro le bande di tolleranza ISO anche dopo migliaia di cicli. Per i responsabili della produzione, il risultato misurabile è un minor numero di fermi linea per il cambio utensile e una netta riduzione delle parti di scarto causate dallo spostamento delle dimensioni della filettatura.

Specificare lo standard della filettatura corretta senza indovinare

Il Supporto di tipo multi-thread integrato nei nostri stampi, che coprono i profili BSPT, NPT e metrici, non è solo una questione di varietà; si tratta di eliminare la confusione sul campo che porta ad assemblaggi non corrispondenti. Ogni standard ha un angolo del fianco, una velocità di rastremazione e un meccanismo di tenuta distinti e la loro miscelazione può causare perdite o guasti meccanici. Abbiamo visto questa lezione in prima persona in decenni di lavoro sulle pipeline, motivo per cui Hangzhou Xinabo garantisce che ogni stampo sia marcato al laser con lo standard e il passo esatti, in modo che un operatore possa confermare la compatibilità a colpo d'occhio.

Quando scegliere ciascuna famiglia di fili

• BSPT (rastremazione per tubi standard britannico) – Utilizza un angolo di filettatura di 55° e si affida all'interferenza della filettatura per la tenuta. Dominante nei sistemi di fluidi europei, asiatici e del Commonwealth. Ideale laddove sono previsti montaggi/smontaggi frequenti, poiché il cono fornisce una tenuta metallo-metallo affidabile con un composto minimo della filettatura.
• NPT (Conicità nazionale del tubo) – Presenta un angolo di filettatura di 60° con un troncamento della radice della cresta che crea un percorso di perdita a spirale sigillato intenzionalmente da composto o nastro. Standard per la protezione antincendio e le tubazioni di processo del Nord America. Richiede una coppia di serraggio controllata per evitare un serraggio eccessivo e la rottura dei raccordi femmina.
• Metrico (metrico ISO parallelo/conico) – Definiti da profili ISO 68‑1, ampiamente utilizzati nei raccordi idraulici e nelle parti meccaniche al di fuori delle Americhe. Le varianti a passo fine offrono una resistenza alle vibrazioni superiore, rendendole la scelta predefinita per macchinari rotanti e sottogruppi automobilistici.

Il nostro Filiere per filettatura a doppio taglio consentono a un'unica filettatrice intelligente di passare da uno standard all'altro in pochi secondi, senza la necessità di scambiare le filiere o azzerare la macchina. Mantenendo un set di matrici BSPT, uno NPT e uno metrico a portata di mano, un'officina può elaborare lavori a standard misti senza il calo di produttività dovuto al costante riattrezzamento.

Ottenere una vera compatibilità “drop‑in” con le filettatrici intelligenti

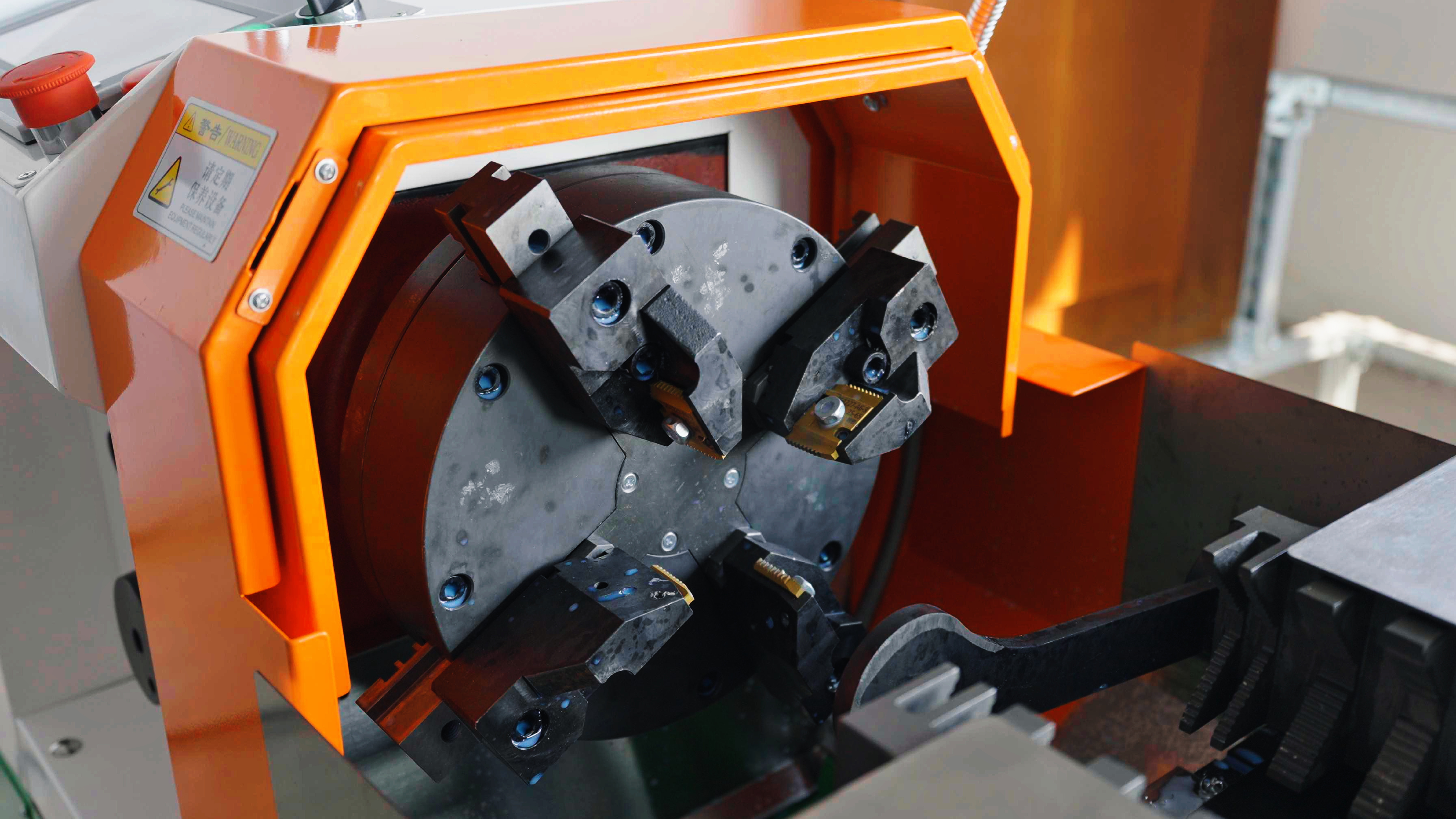

Compatibilità specializzata è più di un'etichetta: poggia su un corpo della matrice lavorato con precisione, il cui diametro esterno, posizione della chiavetta e tolleranza di eccentricità assiale sono controllati su valori in micron a una cifra. Ciò significa che le nostre matrici si inseriscono nel mandrino delle principali apparecchiature di filettatura intelligenti con disallineamento angolare pari a zero. Il risultato è un vestibilità perfetta e funzionamento stabile che preserva la calibrazione automatica dell'alimentazione della macchina, elimina la necessità di spessoramenti o centratura manuale e previene le microvibrazioni che erodono la finitura del filo su lunghi cicli di produzione.

1. Il die’s pilot diameter is ground concentric within 0.01 mm, locking into the chuck without radial play.
2. L'acciaio legato trattato termicamente mantiene la stabilità dimensionale sotto i cicli termici dei flussi di lavoro di filettatura semiautomatici.
3. Un modello di slot per unità universale si accoppia con le interfacce macchina sia europee che asiatiche senza adattatori.

Basandosi su 20 anni di esperienza nella costruzione di condutture, Hangzhou Xinabo li ha progettati Filiere per filettatura a doppio taglio per eliminare le manovre in loco che rubano ore a ogni progetto. Quando è possibile installare una filiera e iniziare a produrre fili di qualità in pochi istanti, l'intero flusso di lavoro, dalle piccole officine di manutenzione alle linee di prefabbricazione su larga scala, ottiene un vantaggio misurabile in termini di produttività.

Utilizzo del set da 4 pezzi per semplificare la logistica del cantiere

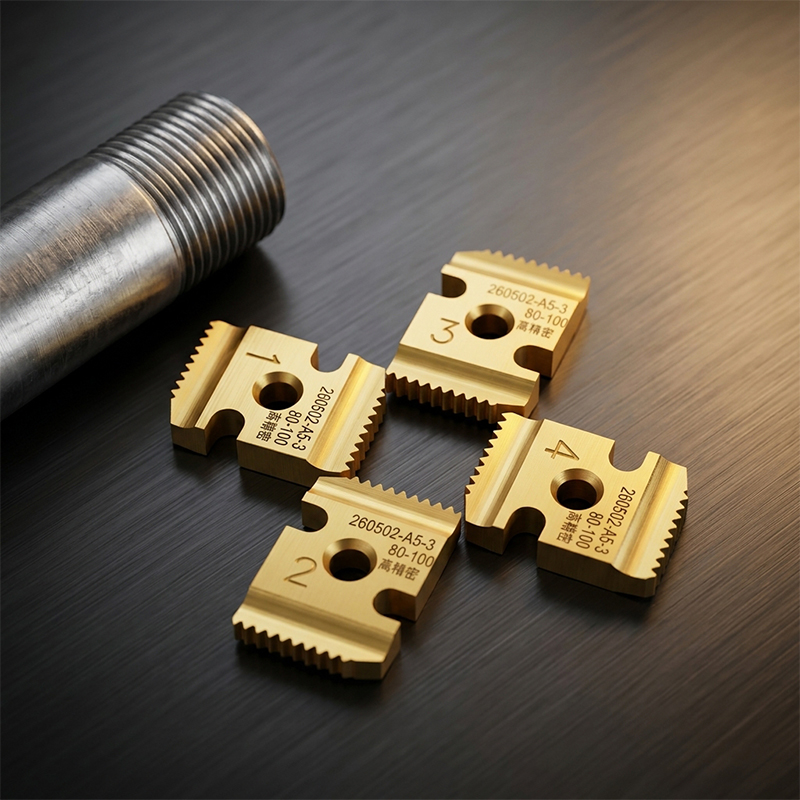

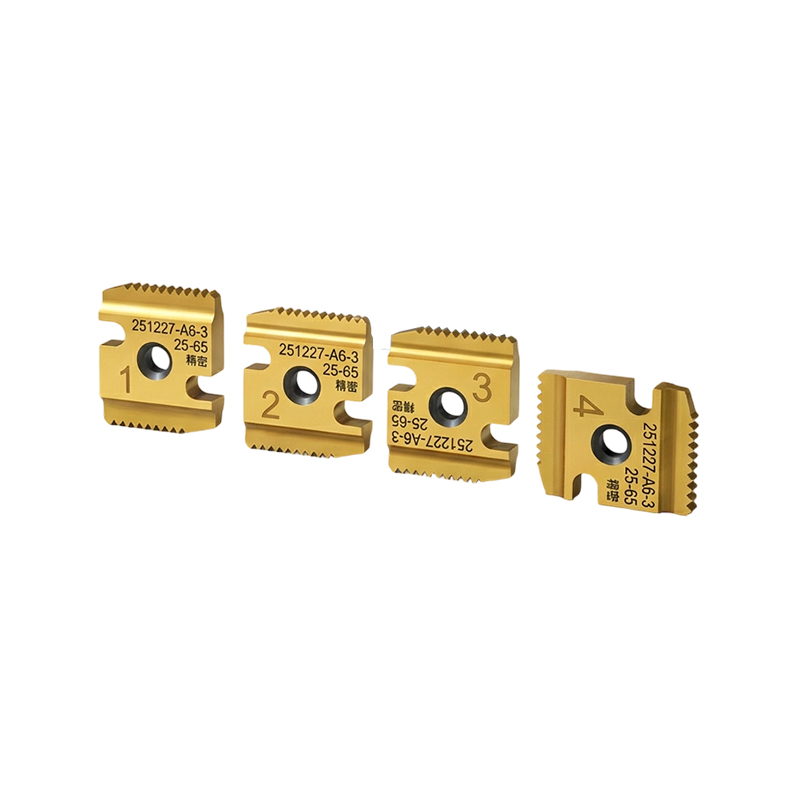

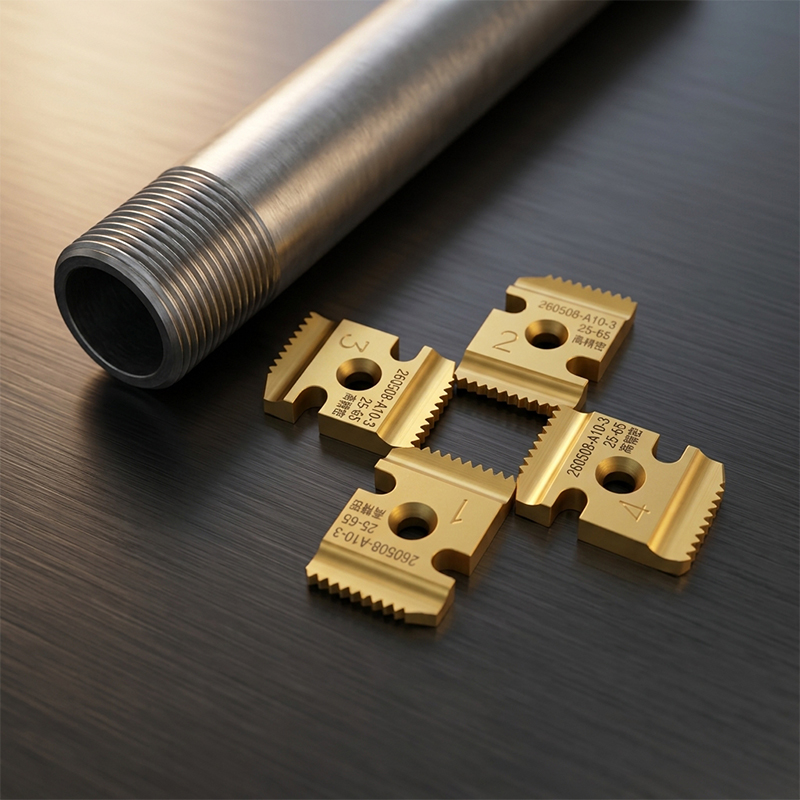

Il Imposta configurazione di quattro filiere in un kit compatto affronta una realtà pratica: la maggior parte delle attività di filettatura industriale su scala media si svolgono tra una manciata di dimensioni comuni. Confezionando insieme i diametri più richiesti, eliminiamo le congetture dalla gestione dell'inventario. Ciascuna fessura della matrice nella custodia è tagliata a una dimensione specifica, quindi uno strumento mancante è immediatamente visibile durante un controllo visivo: un livello semplice ma efficace di prova di errore nei cantieri affollati.

Il kit’s robust carrying case protects the Alta precisione di livello industriale di ogni stampo durante il trasporto tra officine, cantieri e centri di lavoro. Poiché il rivestimento in schiuma è resistente agli agenti chimici, il contatto accidentale con olio da taglio o lubrificante per tubi non lo degraderà. Questa attenzione alla durabilità pratica significa che quando si apre la custodia in un cantiere remoto, gli stampi sono puliti e pronti come lo erano nel magazzino degli attrezzi.
