Come la geometria di taglio influenza la finitura del filo nelle filettatrici elettriche

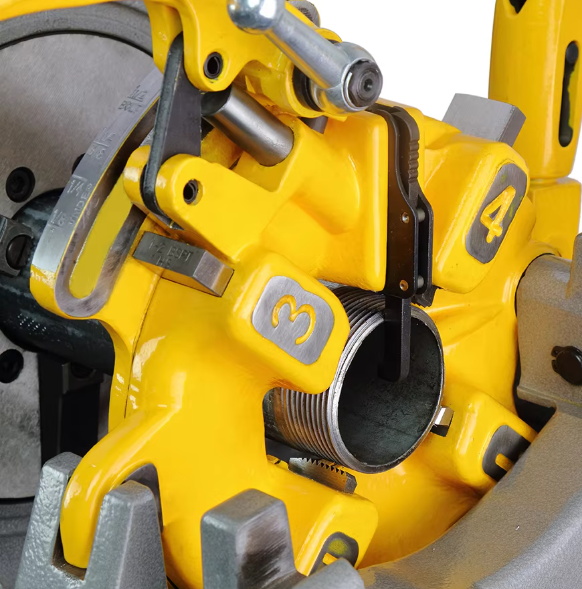

La geometria all'avanguardia Filiere per filettatura in acciaio rapido determina direttamente sia la forma del truciolo che la qualità della superficie del filetto. I fattori chiave includono l'angolo di spoglia, l'angolo di scarico e il profilo delle scanalature di rimozione dei trucioli. In una filettatrice elettrica la velocità di rotazione è costante ed elevata; pertanto la filiera deve essere in grado di tranciare il materiale senza eccessivi attriti che portano ad incrudimenti o strappi dei fili.
Una fustella ben progettata utilizza un'azione di taglio progressiva lungo il suo conduttore smussato. Invece di forzare la forma completa della filettatura in un unico giro, il conduttore distribuisce il carico di taglio su più denti. Ciò riduce la pressione radiale sul tubo e aiuta a mantenere la rotondità, una sfida comune quando si filettano tubi a parete sottile o in metallo tenero.
L'evacuazione del truciolo diventa particolarmente critica con diametri superiori a 2 pollici. In questo caso il volume del materiale rimosso è notevole. Le nostre filiere per filettatura in acciaio ad alta velocità sono dotate di scanalature lucidate e adeguatamente angolate che espellono i trucioli in modo tangenziale, impedendo il ritaglio dei trucioli che altrimenti inciderebbero il fianco fresco del filo. A Hangzhou Xinabo, ogni generazione di geometria della matrice viene convalidata sulle nostre filettatrici intelligenti per garantire che il flusso dei trucioli non interferisca mai con il ciclo di bloccaggio e indicizzazione.
- Un angolo del gancio aggressivo ma controllato riduce la resistenza al taglio fino a 20% su tubo in acciaio dolce.
- Un rilievo radiale di 3°-5° dietro il tagliente riduce al minimo la resistenza del tallone senza compromettere la resistenza del tagliente.
- Le scanalature del rompitruciolo adeguatamente raggiate impediscono che i trucioli lunghi e filamentosi possano avvolgersi attorno alla testa della filiera.
Selezione della dimensione corretta del set di matrici per schedulazioni di tubi comuni
Il diametro esterno di un tubo varia non solo con la sua dimensione nominale ma anche con la sua disposizione delle pareti. Per Filiere per filettatura in acciaio rapido utilizzata su filettature di tubi coniche, la filiera deve impegnarsi nel tubo al diametro iniziale corretto per tagliare una filettatura con la lunghezza di impegno corretta a mano. Una mancata corrispondenza può comportare che le filettature raggiungano il fondo prima della sigillatura o, al contrario, lascino un'altezza della filettatura insufficiente.
In pratica, un tubo Schedule 40 da 1 pollice ha un diametro esterno di 1,315 pollici, mentre un tubo Schedule 80 della stessa dimensione nominale ha lo stesso diametro esterno ma una parete più spessa. La matrice di filettatura taglia sulla superficie esterna, quindi il set di matrice per tubo nominale da 1 pollice deve soddisfare questa tolleranza del diametro esterno. Le configurazioni del set da 4 pezzi che forniamo coprono i diametri utilizzati più frequentemente nella protezione antincendio e negli impianti idraulici, con ciascun set di matrici dimensionato per corrispondere alle gamme di diametro esterno standard secondo ASME B36.10.
Copertura tipica dei set di filiere in acciaio ad alta velocità per macchine filettatrici elettriche | Imposta configurazione | Intervallo di dimensioni nominali dei tubi | Focus sull'applicazione |
| Set da 1/2"–3/4". | DN15–DN20 | Diramazioni di irrigatori, impianti idraulici residenziali |
| Impostazione 1"–2". | DN25–DN50 | Tubi di livello, montanti principali dell'approvvigionamento idrico |
| Set da 2,5"–4". | DN65–DN100 | Collettori principali antincendio, tubazioni di processi industriali |
Hangzhou Xinabo ha progettato queste filiere in acciaio ad alta velocità per adattarsi alla velocità di avanzamento e alla coppia erogata delle nostre filettatrici elettriche, garantendo che dal diametro più piccolo a quello più grande del set, la filiera si innesti senza problemi senza imporre carichi d'urto sul motore.
Considerazioni sull'ispezione dei thread BSPT e NPT e sullo scambio di campi
Sebbene sia BSPT (British Standard Pipe Taper) che NPT (National Pipe Taper) siano filettature coniche con una 1:16 rapporto di conicità, le loro forme di filettatura sono incompatibili. BSPT utilizza a 55° angolo incluso con radici e creste arrotondate, mentre NPT impiega a 60° angolo con creste e radici appiattite. Quando le filiere per filettatura in acciaio super rapido sono progettate per tagliare entrambi gli standard, la geometria della matrice deve essere dedicata esattamente a un profilo: non esiste una filiera universale.
La verifica sul campo può essere eseguita rapidamente con un misuratore del passo della filettatura e un modello di profilo. Il passo per una filettatura BSPT da 1/2 pollice è di 14 fili per pollice, identico a NPT, il che spesso porta a errori di identificazione. Tuttavia, la differenza diventa evidente con un comparatore di profilo o anche con un controllo visivo ben illuminato della forma della cresta. Una regola attendibile: se la cresta appare nettamente arrotondata e le marcature sul raccordo indicano "Rp" o "Rc", lo stampo deve essere in configurazione BSPT.
Anche l'applicazione del sigillante è diversa. Le filettature NPT richiedono normalmente l'applicazione di nastro in PTFE o sigillante liquido alla filettatura maschio, mentre i sistemi BSPT, in particolare quelli conformi alla norma ISO 7-1, possono fare maggiore affidamento sull'interferenza metallo-metallo del giunto conico, utilizzando un composto di giunzione con parsimonia. L'utilizzo di una filiera per filettatura in acciaio ad alta velocità con marchio NPT su un lavoro BSPT comprometterà la tenuta anche con sigillante pesante, poiché l'area di contatto del fianco della filettatura è ridotta dalla mancata corrispondenza dell'angolo.
Le nostre filiere per filettatura in acciaio ad alta velocità sono disponibili nelle varianti dedicate BSPT e NPT e Hangzhou Xinabo garantisce che ogni set sia marcato al laser con lo standard di filettatura per eliminare congetture nei cantieri con standard misti.
Massimizzare la durata utile degli stampi in HSS monitorando le condizioni del tagliente
Le filiere per filettatura in acciaio ad alta velocità possono sopportare centinaia di cicli di filettatura prima di richiedere la riaffilatura, ma la loro longevità dipende in larga misura dal riconoscimento dei primi segni di degrado del tagliente. L'indicatore più pratico sul campo è l'aumento dell'assorbimento di corrente del motore della filettatrice elettrica. Un aumento di dal 10% al 15% al di sopra della corrente di base per una determinata dimensione del tubo suggerisce che i taglienti si stanno arrotondando e l'attrito sta aumentando.
L'ispezione visiva sotto ingrandimento rivela tre fasi di usura:
- Usura iniziale sul fianco: un'usura fine e uniforme fino a 0,1 mm è normale e non influisce sulla precisione della filettatura.
- Formazione di crateri: cavità localizzate sulla superficie della lama indicano che l'HSS viene ammorbidito termicamente nel punto di contatto; la lubrificazione deve essere controllata immediatamente.
- Scheggiatura dei bordi: la microscheggiatura lungo il bordo che forma la cresta crea picchi di filettatura ruvidi ed è un segnale definitivo che è necessaria una riaffilatura.
Quando si esegue la riaffilatura, è fondamentale rimuovere una quantità uguale di materiale da ciascun dente tagliente per preservare la concentricità della matrice. Anche un 0,02 mm l'asimmetria può causare il taglio fuori tondo del filo. A Hangzhou Xinabo, le nostre filiere per filettatura in acciaio ad alta velocità sono rettificate con precisione da un solido pezzo grezzo in HSS con spaziatura dei denti bilanciata, in modo che dopo la riaffilatura professionale mantengano la tolleranza della forma originale e continuino a produrre giunti di tubi stretti e affidabili.
